Фреза для пенопласта своими руками
Обновлено: 07.05.2024
Пенопласт, пенополистирол и пеноплекс с фрезерованной четвертью позволяет делать стыковку листов без мостиков холода, получая единую жесткую плоскость. Однако делая обрезу, мы удаляем четверти, поэтому срезанные куски в дело уже не годятся. Изготовив резак предложенной конструкции, можно нарезать четверть на обрезках, таким образом использовать их без остатка.
Материалы:
- Фанера или МДФ;
- саморезы по дереву;
- столярный клей;
- лезвия для монтажного ножа – 2 шт.
Процесс изготовления резака
Для изготовления устройства потребуется подобрать фанеру или другой материал, толщина которого равна половине сечения листа имеющегося пенопласта или пенополистирола. Затем нужно выпилить 3 заготовки длиной по 200 мм, и шириной 100, 60 и 40 мм.
Первой делаем самую широкую, и обрезаем ее под трапецию. Только резать нужно не от угла, а с отступом 10 мм, чтобы получить шестиугольник.
На второй детали, шириной 60 мм, нужно отметить продольную линию. Она чертится с отступом от края на половину толщины пенополистирола и пенопласта. Прикладываем на нее большую заготовку по метке, и отмечаем уголки по ребрам, чтобы их спилить.
На узкую заготовку прикладываем также большую, равняем по началу косых ребер. Затем по ним отмечаем, и срезаем уголки. Детали ошкуриваем, чтобы они были гладкими.
Большую и среднюю заготовки нужно соединить, выровняв по ране сделанной линии. Смазываем их клеем, и стягиваем саморезами.
Узкую планку требуется прикрутить сбоку на образованную четверть. Обязательно засверливаемся перед этим, чтобы не расколоть деталь.
Теперь необходимо прикрутить на корпус резака 2 лезвия. Каждое фиксируется тремя саморезами с широкой шляпкой. Лезвия располагаются под острым углом.
Полученный резак прикладываем к пенопласту или пенополистиролу, и режем четверть движением от себя. Все делается очень легко в один проход. Когда резак затупится, меняем лезвия, и он снова будет резать как по маслу.
Смотрите видео
станок для резки пенопласта, пенополистирола за 30 минут.
Сделать станок быстрее, чем резать вручную.
Появилась задача нарезать пенопласт полосками по 6 см по всему периметру дома.
Решил, что сделать станок будет быстрее чем ножовкой резать.
Да и ровнее будет.
Для этого понадобится:
-Основа. Я взял дверку от мебели(мне нужно узкие полоски). Вы можете взять и лист ОСБ если нужно резать в ширину.
-нихромовая проволока
-2 болта
-Шайбы 4шт
-гайки 3шт
-зарядное для автомобильного аккумулятора(любое с регулировкой тока)
Всё что нужно на фото
берем дверку от мебели(стенка в зале)
все зависит от задачи. Мне не было необходимости резать весь лист вдоль. Если такая необходимость есть, тогда берем основу побольше.
Сверлим отверстия по двум углам и закрепляем болты гайтами.
нихромовую проволоку можно взять от старой печки или старого утюга или на хозяйственном рынке продается ремкомплект для утюга в виде спирали из нихрома.
У меня был моток нихромовой проволоки в керамических изоляторах. Много лет пролежала в гараже.
один конец закрепляем через шайбу просто на скрутку.
на второй конец закрепляем через шайбу и пружину
пружину берем любую не жесткую какую найдете.
Лучше если витки пружины будут тонкими, чтобы хорошо заходила в витки резьбы болта.
Тогда удобно переставлять размер реза
Там где шайба ходит по болту болгаркой затачиваем внутреннее отверстие шайбы с одной стороны.
Чтобы тоже заходила в канавку резьбы.
будет удобно переставлять высоту реза и не будет сбиваться размер.
Иначе придется придумывать как закреплять на какой-то зажим.
Всё.
Теперь подключаем к зарядному устройству автомобильного аккумулятора и ставим 2 — 3 Ампера
Полярность +- разницы нет.
Ток будет небольшой. крепкого зажима не нужно. Достаточно просто набросить провода.
Как определить нужное количество ампер?
Все зависит от длины проволоки и её диаметра.
У всех будет по разному.
Правило такое нагреваться должна не до красна. Иначе быстро перегорит.
Но около того иначе будет медленно резать.
Все поймете при эксплуатации.
и режем
режем
режем
Попробуйте его расколите-помнете скорее. А Вам нужно именно отколоть кусочки материала, с этим и связаны проблемы качественной фрезеровки, ну и отвод стружки фреза должна обеспечить и пылесос тут помогает (почитайте старую тему про отвод тепла из зоны фрезеровки, легкоплавкие материалы они такие).
Знаю технику безопасности как свои три пальца.Эксперт - это существо, которое перестало мыслить, ибо оно знает!В мире еще много граблей, на которые не ступала нога человека.
Пожалуйста! Исправляйте мои глупые ошибки (но оставьте мои умные ошибки)!
2 заходная фреза, круглая R4.00
Обороты 20000об/мин, подача 70мм/сек, глубина за проход 35мм
Да - помогаю пылесосом, т.к. при таких режимах объем стружки жуткий.
Кто сталкивался с раскроем Пеноплекса (это такой прессованный пенопласт), подскажите по инструменту и режимам. Пеноплекс продаётся в листах 1200х600 мм, в моём случае 50 мм толщиной.
Купил спецом под этот заказ фрезу 6 мм диаметром однозубую, стружка вверх, 52 мм рабочая зона. Чтобы можно было в один проход резать. 1800 мм/мин подача, 18000 об. На пробных резах край получается волосатый, и особенно плохо в месте входа фрезы в материал, остается заметная канава. Пробовал наклонный врез, но место входа всё равно оставляет желать лучшего.
Если кто умеет грамотно кроить такой материал, поделитесь опытом плз.
Экспериментировал с пеноплексом и фрезером. Менял режимы, инструменты, покупал пеноплекс максимальной плотности. Чистоты торца, достаточной для покраски без дополнительной обработки, ни разу добиться не удалось. Да и 4.5 киловатный шпиндель гонять по пене как-то не православно..Плюнул, купил пенорезку с чпу и все стало значительно проще. Теперь буквы из под струны сразу в окраску.
А я разобрался всё таки. Сухой остаток такой, однопёрая фреза 6 мм, стружка вверх, встречное направление, максимальные обороты (у меня 24000), подача 2000 мм/мин или меньше (не помню точно). Чтобы вход-выход фрезы не оставлял следа, в Арткаме есть такая фишка - припуск на последний проход. Я ставил 5 мм.
В итоге практически идеальный рез, заказчику понравилось. Крепить материал лучше всего вакуумом, но можно и струбцинами, если символы не мелкие.
Про пылесос согласен, лучше стружку удалять. Но у меня его нет (недоподключен), и получилось неплохо.
Возникла необходимость отфрезеровать пенопласт))) Бывают ли фрезы с режущей частью 50 мм? или хотя бы близко к этому. 35-40? Однозаходные прямые. желательно)
Спиральные однозаходные: N1LX452, N1LX652, N1LX872 52 и 72 мм режущая кромка соответственно, E1LX642 и E1LX652, K1LX642 и K1LX652,
Спиральные с шариком на конце: N2QX652, N2QX672, N2QX872, в других сериях также есть.
Лужу, паяю, станки ЧПУ починяю.
Еще частенько здесь болтаю: Телеграм сообщество ЧПУшников: t.me/cncunion

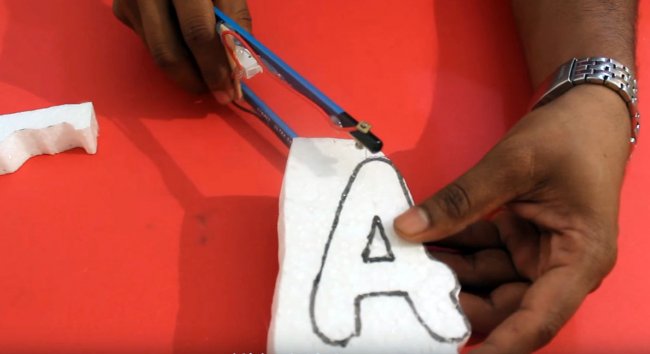

Резак предназначен для резки пенопласта толщиной 3-4 сантиметра. Резак питается от двух пальчиковых батареек. Это его основной плюс, что его можно взять с собой куда угодно.

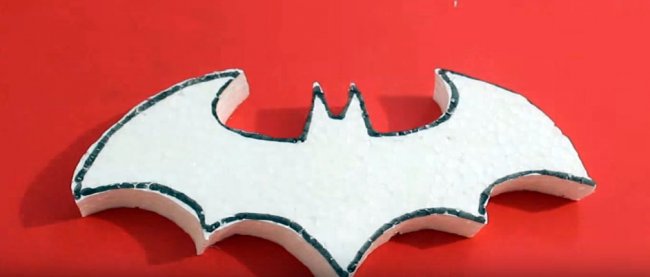

А резать пенопласт сейчас очень нужная вещь. Те, кто оформляет свадьбы или иные торжества меня поймут. Вырезаются различные объемные эмблемы и символы, буквы и формы.
Что понадобиться?
- Переключатель.
- Два карандаша.
- Нихромовая проволока.
- Две гайки с двумя винтами.
- Батарейки.
- Батарейный отсек.
- Палочка от мороженого.

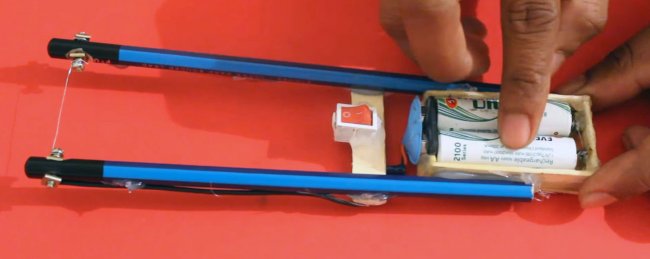

Обрезаем палочку от мороженного и приклеиваем её чуть выше батарейного отсека. К палочке приклеиваем переключатель.
Видео инструкция изготовления резака для резки пенопласта
"Огород городить" решил прямо на верстаке, размеры позволяют да и сам резак получается компактным.
В качестве основания, была взята фанерная полоса толщиной 10 мм.
По краям были установлены две шпильки диаметром 8 мм. В верхней части, просверлены отверстия для крепления нихромовой проволоки.
Сами шпильки, крепятся с помощью двух гаек и двух шайб. Ослабив затяжку и перемещая шпильку, можно регулировать высоту проволоки и соответственно толщину реза. В моём случае, это около 100 мм. Пока хватит, при особой нужде, высоту можно будет сделать любой. Вопрос лишь в длине шпилек.
Сама нихромовая проволока, толщиной 0.7 мм и длиной 110 см, натянута между шпилек через керамические кольца, взятые из регулятора умершей электроплитки. Они выступают в роли изолятора.
С одной стороны, крепление "жёсткое". Кольцо из обычной проволоки 1 мм.- керамическое кольцо- нихромовая проволока.
С другой стороны: пружина- керамическое кольцо- нихромовая проволока. При нагреве нихромовая проволока увеличивается в длину. Именно пружина устранит провисание и даст необходимую натяжку проволоки. При установке пружины, её необходимо немного растянуть.
Далее питание всего хозяйства. В идеале, лучше использовать латр. С его помощью можно точно регулировать напряжение и соответственно степень нагрева нихромовой проволоки. В моём случае, этого чудо-аппарата не было, поэтому использовались выводы с гаражного музыкального центра. В очередной раз выручает, не зря делал)
Напряжения 12 в. вполне хватило для нормальной работы резака. Контакт проводов и проволоки с помощью зажимов от контактных колодок. Просто припаять медный провод к нихрому не получится. В торце фанерной полосы, сделан паз для провода идущего от дальнего контакта, дабы не болтался и не мешал. Оба провода, подсоединены к колодке. К ней будет подводиться питание.
После сборки, устанавливаем всю конструкцию на стол и крепим парой саморезов. Две фанерные полосы для того, что бы лист проходил через резак на одном уровне. Пара брусков по бокам- направляющие для листа.
Вот в принципе и всё. Ложем лист, подаём питание и прогоняем лист через резак. Скорость подачи листа- опытным путём, походу становится понятно.
На выходе- две половинки одинаковой толщины с аккуратными кромками.
В процессе сборки появилась идея сделать еще один резак. В любом случае, при утеплении придется подрезать листы в размер. Можно было бы воспользоваться той же ножовкой, но мысли о куче мусора опять заставили взяться за инструмент.
Сам принцип, тот же что и в первом резаке, только проволока будет закреплена вертикально.
Сначала, делаем столешницу из ДСП, размером 100х110 см. Снизу, по периметру, крепим рамку шириной 5 см. В получившемся углублении, будут установлены элементы резака.
На самом столе, крепим кронштейн сваренный из профтрубы 20х20 мм.
Кронштейн крепится к столу болтами, через закладные втулки. После работ, всю конструкцию можно разобрать и компактно хранить до следующего раза.
Далее, уже знакомый процесс. К кронштейну крепим связку: пружина-изолятор- нихромовая проволока
Снизу, из согнутой полоски с отверстиями второй конец. На фото сам принцип виден. С нижней частью чуток напортачил в плане аккуратности. Где-нибудь да ошибешься( Впрочем, на "ходовых качествах" это не отразилось, поэтому пока оставил так.
С подводкой питания: верхний конец через зажим, нижний, в силу конструкции, получилось подключить через клемму.
Остается подключить питание и работать. Но одна закавыка все же есть. При подключении напряжения 12 В., метровая проволока разогревалась как говорится: "то что доктор прописал". В этом резаке, длина (50 см.) и сопротивление уменьшились вдвое и при подаче 12 В., нихром разогрелся докрасна, а это не есть гут. Тут бы ЛАТР бы, но нет его. Зато есть выход с напряжением 5 В. Подключаем… все в норме. Нормальный разогрев для резки. Теперь пробуем.
Для работы с листами, фрезернул прорези и установил направляющую планку. Теперь можно резать ровненько и в нужный размер.
Поигравшись с листом, попробовал "фигурку".
P.S. После всех работ, разобрал резак в "походное положение". В таком виде он хранится и ждёт своего часа)
